Двухтрансформаторные подстанции 2КТП 6–10/0,4 кВ: бесперебойное электропитание потребителей

Комплектные двухтрансформаторные подстанции наружной установки серии 2КТП (2КТПН) представляют собой распределительные комплексы повышенной надежности, оснащенные двумя независимыми силовыми трансформаторами и секционированными распределительными устройствами высшего и низшего напряжений. Главное технологическое назначение подстанций 2КТП — гарантированное электроснабжение ответственных потребителей первой и второй категорий надежности, перерыв в подаче питания которым влечет за собой нарушение технологических процессов, остановку опасных производств или возникновение угроз жизни людей.

Двухтрансформаторные КТП устанавливаются на крупных промышленных предприятиях, заводах непрерывного цикла, в больничных и медицинских комплексах, на узловых водопроводных и канализационных насосных станциях, в дата-центрах (ЦОД), аэропортах, а также в густонаселенных микрорайонах современной городской застройки. Наличие двух независимых силовых трансформаторов позволяет распределять нагрузку в нормальном режиме, а в случае аварии или планового обслуживания одного из питающих вводов мгновенно запитывать обе секции сборных шин через секционный аппарат.

Расшифровка условного обозначения 2КТП

Структура обозначения двухтрансформаторного оборудования содержит исчерпывающие данные о его конфигурации:

2КТПН – Т (П) – В/К – 2х1000 / 10 / 0,4 – АВР – У1

• 2 — наличие двух независимых силовых трансформаторов;

• КТПН — комплектная трансформаторная подстанция наружного размещения (киоскового или блочно-модульного типа);

• Т (или П) — тип схемы высоковольтного распределительного устройства: Т — тупиковая двухлучевая, П — проходная двухлучевая (с возможностью межсекционного транзита мощности по линиям ВН);

• В/К — конструктивное исполнение вводов/выводов (В — воздушный, К — кабельный);

• 2х1000 — количество и номинальная мощность силовых трансформаторов в киловольт-амперах (типовой ряд: 2х100, 2х160, 2х250, 2х400, 2х630, 2х1000, 2х1600, 2х2500 кВА);

• 10 — класс номинального первичного напряжения стороны ВН (6 или 10 кВ);

• 0,4 — класс номинального вторичного напряжения стороны НН (0,4 кВ);

• АВР — наличие встроенной системы автоматического ввода резерва на секционном выключателе РУНН (при ручном включении резерва обозначается буквой Р);

• У1 — климатическое исполнение (У) и категория наружного размещения (1).

Конструктивное исполнение и отсеки 2КТП

Подстанция 2КТП компонуется из двух симметричных блоков (полукомплектов) или единого модульного здания, объединяемого на монтажной площадке общими шинными мостами. Конструктив включает следующие изолированные зоны:

• Два отсека распределительного устройства ВН (УВН-1 и УВН-2): принимают высоковольтные линии от независимых питающих центров подстанции. Оснащаются вакуумными выключателями или выключателями нагрузки с приводами, высоковольтными предохранителями и разъединителями. В проходных модификациях организуется секционирование стороны ВН с помощью шинного моста между вводными ячейками, что обеспечивает гибкость маневрирования при переключениях в распределительной сети энергосистемы.

• Два изолированных трансформаторных отсека: вмещают два силовых масляных трансформатора серий ТМГ, ТМЗ или сухих трансформаторов с литой изоляцией серии ТСЛ аналогичной мощности. Отсеки снабжены индивидуальными воротами, маслосборниками с гравийной засыпкой (или приемными поддонами), направляющими путями для выкатки катков трансформатора и жалюзийной термосифонной вентиляцией.

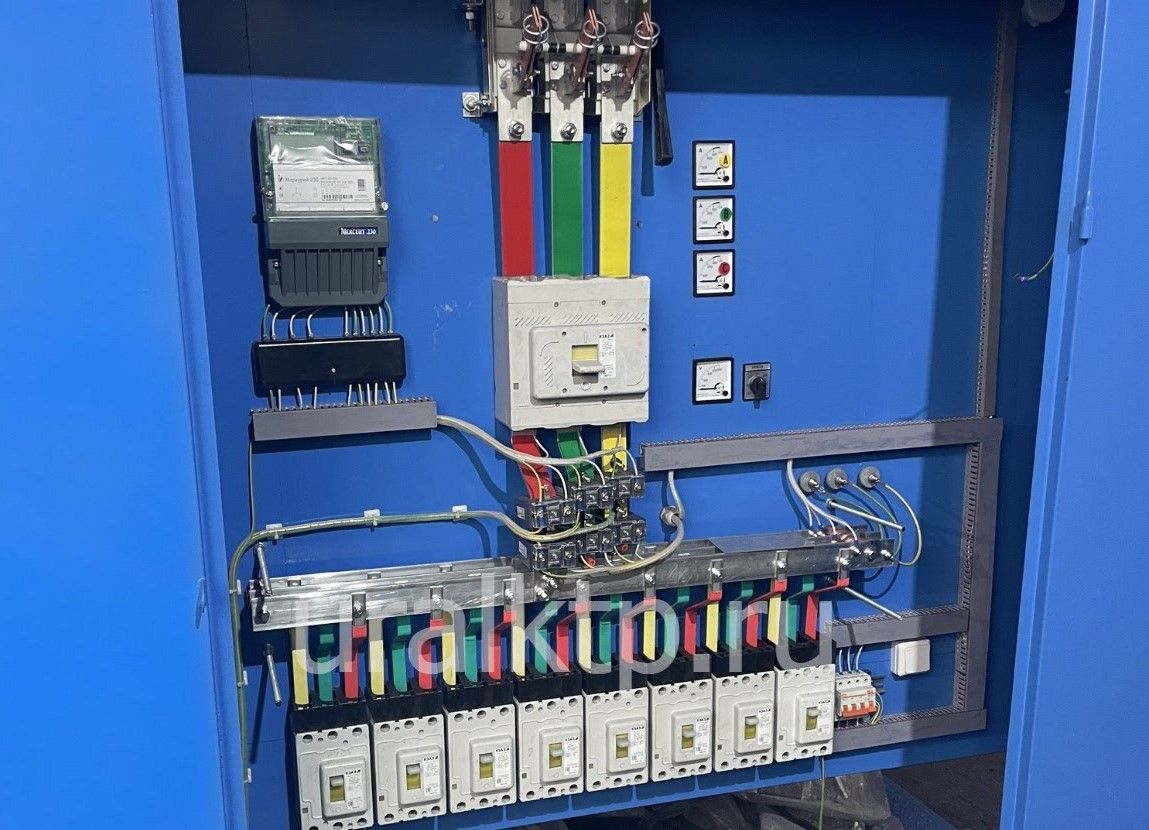

• Двухсекционный отсек распределительного устройства НН (РУНН): разделен на Секцию 1 и Секцию 2 сборных шин. Каждая секция получает питание от своего силового трансформатора через вводной автоматический выключатель. Секции соединены через секционный автоматический выключатель (или секционный рубильник). В отсеке РУНН монтируются трансформаторы тока, микропроцессорные блоки учета электроэнергии, автоматические конденсаторные установки (УКРМ) для поддержания коэффициента мощности и гребенки отходящих фидерных автоматических выключателей.

Автоматический ввод резерва (АВР) и системы автоматики

Ключевым преимуществом подстанций 2КТП является реализация алгоритма АВР:

• В нормальном режиме работы оба вводных автоматических выключателя включены, секционный аппарат разомкнут, и каждая секция питает свою группу потребителей;

• При исчезновении напряжения, обрыве фазы или недопустимой просадке параметров сети на одном из вводов, реле контроля фаз или микропроцессорный контроллер АВР отключает вводной выключатель аварийного ввода;

• С контролируемой выдержкой времени контроллер подает команду на включение секционного автомата, переводя нагрузку обесточенной секции на рабочий силовой трансформатор;

• При восстановлении нормального напряжения на основном вводе схема автоматически возвращается в исходное состояние (с самовозвратом) либо сохраняет текущее положение до ручного переключения оперативным персоналом.

Технические параметры двухтрансформаторных КТП

• Диапазон мощностей трансформаторов: от 2х16 до 2х2500 кВА

• Номинальное первичное напряжение: 6 кВ, 10 кВ

• Номинальное вторичное напряжение: 0,4 кВ (380 В)

• Номинальный ток сборных шин РУНН: от 630 А до 4000 А

• Номинальный ток секционного выключателя: от 400 А до 3200 А

• Предельный ток электродинамической стойкости шин: до 100 кА

• Время переключения схемы АВР: от 0,2 до 1,5 секунды (настраиваемый параметр)

• Количество отходящих низковольтных фидеров: от 6 до 24 линий суммарно на двух секциях

• Климатическое исполнение: У1, УХЛ1, ХЛ1.
