Трансформаторы

Трансформаторное оборудование: масштабное понижение мощности и точные измерительные комплексы 6–110 кВ

В разделе представлен исчерпывающий каталог электротехнического трансформаторного оборудования, охватывающий как силовые преобразовательные агрегаты мощностью до 3150 кВА, так и прецизионные измерительные трансформаторы тока и напряжения для открытых и закрытых распределительных устройств подстанций от 6 до 110 кВ.

Оборудование предназначено для решения двух ключевых задач в современной энергетике: обеспечения потребителей электроэнергией требуемого уровня напряжения с минимальными потерями мощности и масштабирования параметров тока и напряжения для безопасной работы счетчиков коммерческого учета, щитовых измерительных приборов и микропроцессорных терминалов релейной защиты (РЗА).

Структура каталога и расшифровка основных групп

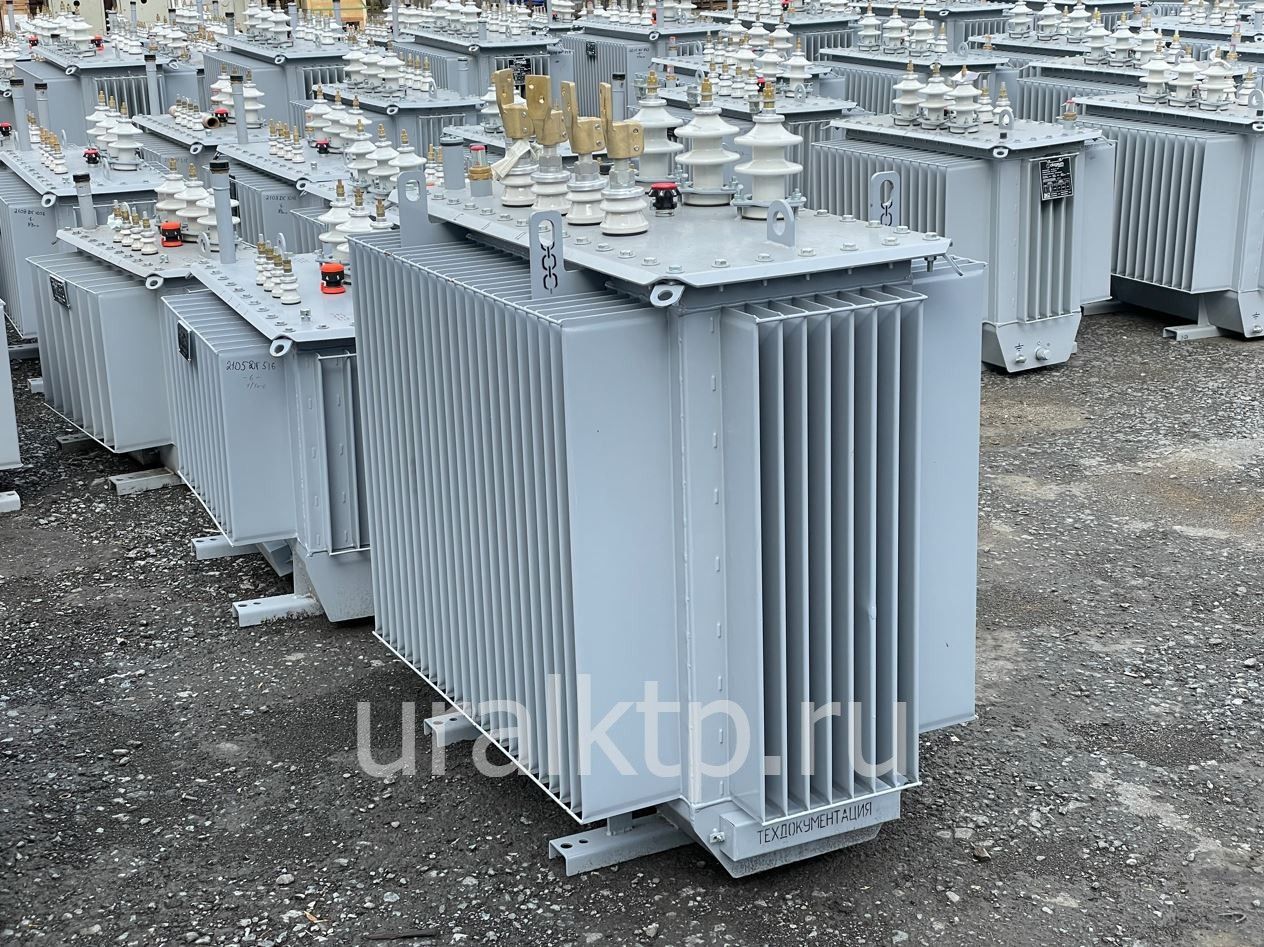

• Силовые масляные трансформаторы (ТМГ, ТМЗ, ТМ, ОМП): трехфазные и однофазные герметичные агрегаты с естественным масляным охлаждением. Расшифровка: ТМГ — трехфазный масляный герметичный с гофрированным баком; ТМЗ — с азотной подушкой; ОМП — однофазный преобразовательный для железнодорожных сетей. Мощности от 10 до 2500 кВА на напряжение 6, 10, 20, 35 кВ.

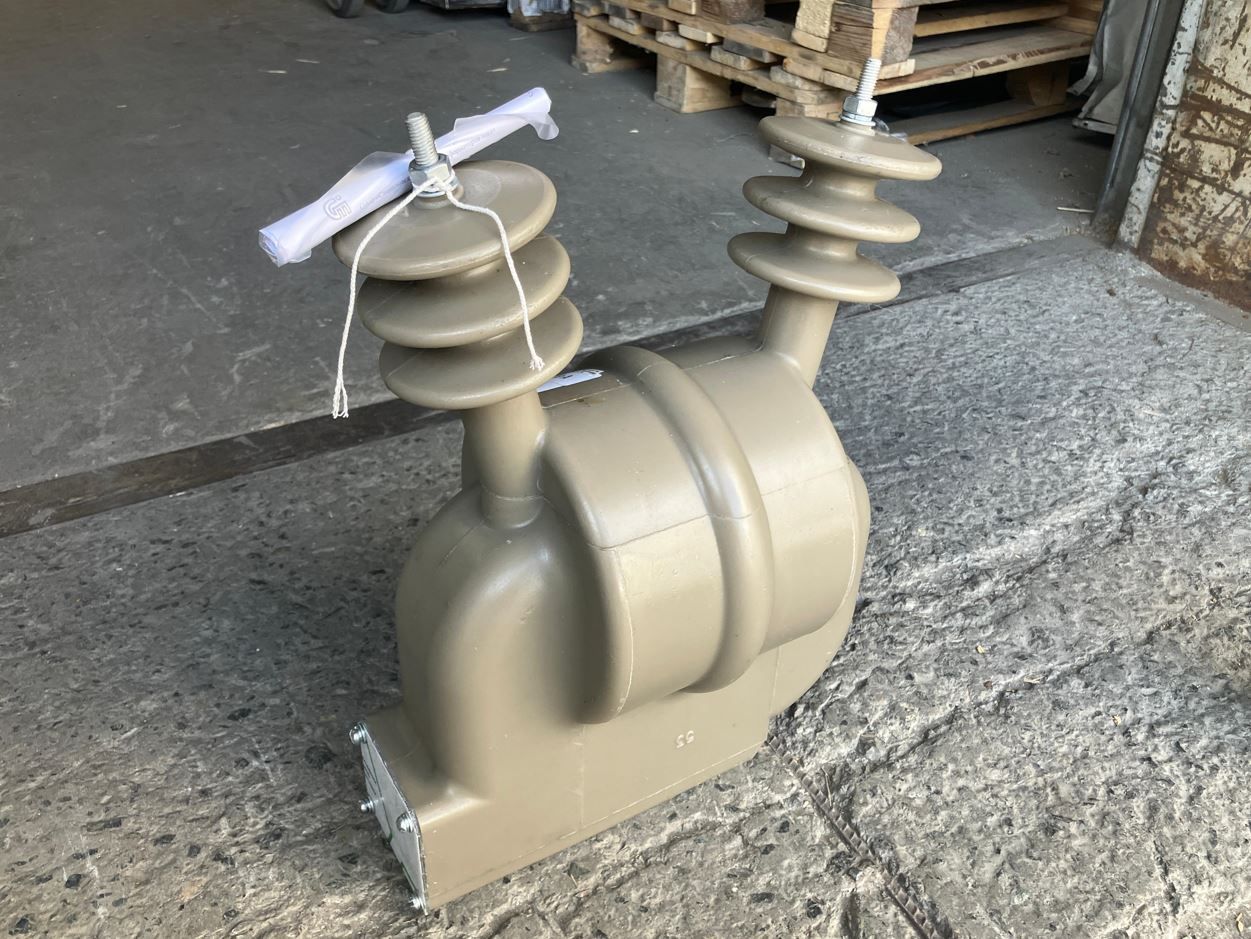

• Силовые сухие трансформаторы с литой изоляцией (ТСЛ, ТСЗЛ, ОЛ, ОЛСП): пожаробезопасные агрегаты с изоляцией обмоток компаундом под вакуумом. Расшифровка: ТСЛ — трехфазный сухой с литой эпоксидной смолой (геофоль); ОЛСП — однофазный литой с защитным предохранителем для цепей собственных нужд. Мощности до 3150 кВА.

• Трансформаторы тока измерительные (ТОЛ, ТПЛ, ТПОЛ, ТФЗМ): масштабируют большие первичные токи до безопасных 5 А или 1 А. Расшифровка: ТОЛ — токовый опорный литой; ТПЛ — токовый проходной литой; ТФЗМ — токовый фарфоровый с звеньевой масляной изоляцией наружной установки на 35 и 110 кВ.

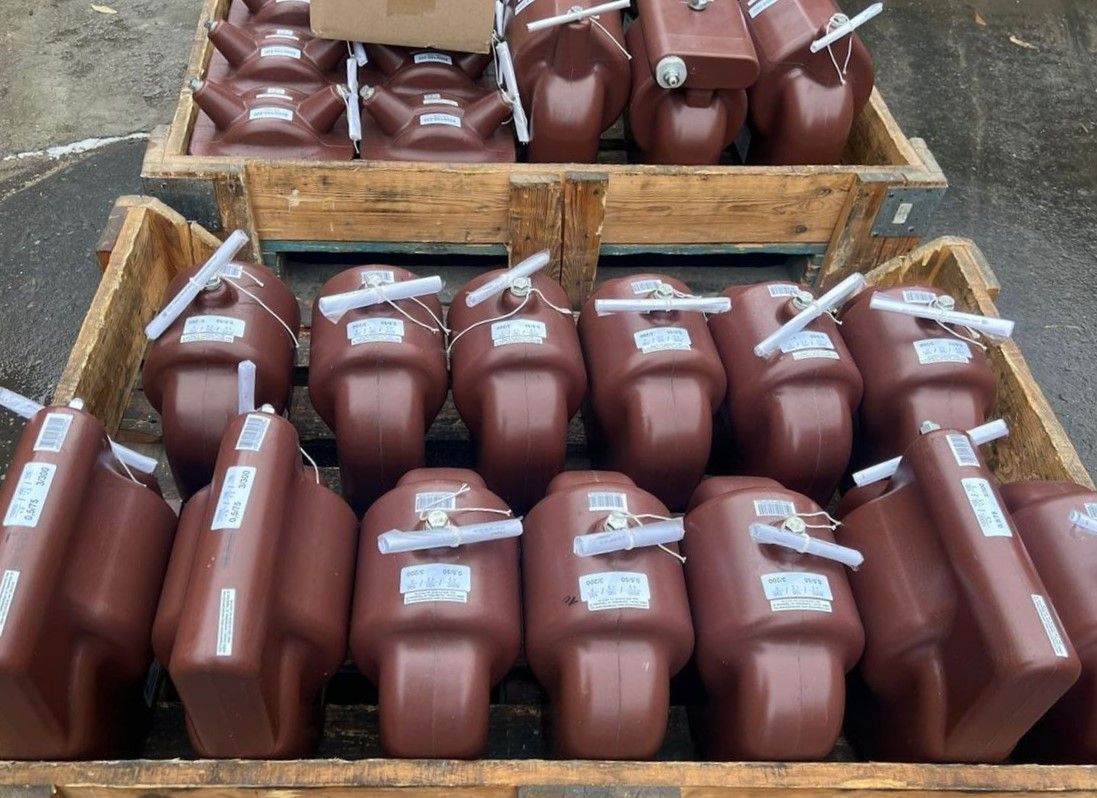

• Трансформаторы напряжения измерительные (НАМИ, НТМИ, НОМ, ЗНОЛ, ЗНОЛП): преобразуют напряжение 6–35 кВ в стандартный уровень 100 В. Расшифровка: НАМИ — напряжения антирезонансный масляный; НТМИ — трехфазный масляный для контроля изоляции; ЗНОЛП — заземляемый однофазный сухой литой с встроенным быстродействующим предохранителем.

Техническое совершенство и характеристики оборудования

• Энергоэффективные сердечники: магнитопроводы силовых трансформаторов собираются из текстурированной кремнистой электротехнической стали по схеме Step-Lap, что снижает уровень шума и сокращает потери холостого хода.

• Метрологическая точность: измерительные трансформаторы поддерживают классы точности 0,2; 0,2S; 0,5; 0,5S для коммерческих расчетов на оптовом и розничном рынках электроэнергии (ОРЭМ/РРЭ), а также классы 5P и 10P для работы в аварийных режимах РЗА.

• Антирезонансная стойкость: аппараты серии НАМИ исключают развитие разрушительных феррорезонансных явлений в распределительных сетях с изолированной нейтралью при возникновении дуговых перенапряжений.

Коммерческие условия поставки

Все предлагаемые трансформаторы имеют полный пакет разрешительной документации. Измерительные трансформаторы тока и напряжения поставляются с первичной заводской поверкой, отметками поверителя в паспортах и пломбируемыми защитными крышками вторичных клемм. Силовые трансформаторы отгружаются заправленными свежим дегазированным маслом, готовыми к включению без предварительной ревизии активной части.
