Распределительные устройства КРУ

Комплектные распределительные устройства 6–10 кВ: модульная защита и интеллектуальная коммутация

Раздел распределительных устройств объединяет полный спектр высоковольтного коммутационного оборудования заводской сборки, предназначенного для приема, секционирования, защиты и коммерческого учета электрической энергии в трехфазных распределительных сетях 6, 10 и 20 кВ частотой 50 Гц с изолированной или компенсированной нейтралью.

Оборудование выпускается для закрытых распределительных устройств (ЗРУ), открытых распределительных площадок (ОРУ), монтажа на опорах воздушных линий (ВЛ) и мобильной карьерной эксплуатации. Каждая серия оптимизирована под конкретные эксплуатационные сценарии: от бюджетного секционирования небольших подстанций до создания цифровых автоматизированных подстанций класса Smart Grid.

Структурный состав раздела и назначение категорий

• Сборные камеры одностороннего обслуживания (КСО 300 и 200 серий): моноблочные металлические ячейки внутренней установки. Серия КСО-300 (КСО-366, КСО-386, КСО-393) комплектуется автогазовыми или элегазовыми выключателями нагрузки и предохранителями, являясь экономичным решением для городских сетей. Серия КСО-200 (КСО-298, КСО-285, КСО-205) оснащается вакуумными выключателями и микропроцессорной РЗА для ответственных объектов.

• Комплектные распределительные устройства наружной установки (КРУН типа К-59, К-63): утепленные модульные блоки шкафов с выкатными вакуумными выключателями, устанавливаемые на открытых площадках подстанций 35/10 и 110/10 кВ вместо возведения капитальных зданий ЗРУ.

• Пункты коммерческого учета (ПКУ-6, ПКУ-10): автономные высоковольтные измерительные модули наружного монтажа на опорах ЛЭП, включающие трансформаторы тока ТОЛ, трансформаторы напряжения ЗНОЛ и антивандальный шкаф учета со счетчиком и GSM-модемом телеметрии.

• Вакуумные реклоузеры (Пункты секционирования ПСС): интеллектуальные коммутационные аппараты наружной установки с цифровым терминалом РЗА, осуществляющие автоматическую локализацию аварийных отрезков воздушных линий и циклы АПВ.

• Карьерные ячейки (ЯКНО-6, ЯКНО-10): виброустойчивые переключательные пункты наружной установки на жестких салазках для электроснабжения тяжелых экскаваторов, буровых станков и водоотливных насосов на горных разрезах.

• Инвентарные камеры наружной установки (ИКВН-10): мобильные высоковольтные шкафы на салазках для временного секционирования кабельных трасс и безопасного подключения строительных трансформаторных подстанций к городской сети.

Технические параметры распределительных устройств

• Номинальное рабочее напряжение главных цепей: 6 кВ, 10 кВ, 20 кВ

• Номинальные токи сборных шин: от 630 до 3150 А

• Номинальные токи отключения силовых выключателей: от 12,5 до 31,5 кА

• Ток термической стойкости (1–3 с): до 31,5 кА

• Электродинамическая стойкость ошиновки: до 81–102 кА

• Архитектура защит: микропроцессорные блоки РЗА (БМРЗ, Сириус, Sepam) с поддержкой функций МТЗ, токовой отсечки, защиты от замыканий на землю (ОЗЗ), АВР, АПВ и телеуправления.

Контроль качества КРУ

Все распределительные устройства производятся строго в соответствии с проектной документацией, однолинейными схемами и опросными листами заказчика. Оборудование поставляется укрупненными блоками или отдельными шкафами с шинными мостами, кабельными каналами, схемами вторичных соединений и проходит полный комплекс заводских приемо-сдаточных испытаний перед отправкой на объект.

Комплектные распределительные устройства КРУ

Описание

Распределительное устройство КРУ — это электротехническая установка, предназначенная для приема и распределения электрической энергии среди потребителей на одном уровне напряжения.

Виды распределительных устройств

Распределительные устройства бывают следующих видов:

ИКВН-10: подключение трансформаторных подстанций к городским кабельным сетям

Основное назначение ИКВН-10 — подключение трансформаторных подстанций типа КТПН, широко используемых в строительстве, к городским кабельным сетям по специальной электрической схеме. ИКВН обычно подключается к уже существующим распределительным пунктам (РП) или комплектным трансформаторным подстанциям (КТП) в кабельной сети, если в этих пунктах отсутствуют свободные ячейки с выключателями.

КРУН: блочно-модульное исполнение для наружной установки

Расшифровка КРУН — комплектное распределительное устройство наружной установки. Это устройство представляет собой блочно-модульное решение в железобетонном или металлическом корпусе, облицованном сэндвич-панелями.

КРУЭ: элегазовые моноблоки

КРУЭ — комплектные распределительные устройства, заключенные в среду элегаза, — рассчитаны на пять подключений и оснащены современной аппаратурой для защиты и стабильности.

КСО: камеры для одностороннего обслуживания

Если все элементы распределительного устройства размещены в одном отсеке, то его обозначают как КСО — камеру сборную одностороннего обслуживания. Существует два типа КСО:

• Выкатные — устанавливаются на специальных подвижных тележках, что обеспечивает легкий доступ к оборудованию.
• Стационарные — закрепляются в камерах РУ, обеспечивая неподвижность.

Назначение и основные задачи

Назначение распределительных устройств — прием тока от линии электропередач, его преобразование и перераспределение потребителям, а также защита линий с переменным током. Основная задача — обеспечить стабильное функционирование электросистем.

ПКУ: устройства для учета и измерения электроэнергии

ПКУ — Пункты коммерческого учета, представляющие собой металлические короба, оснащенные силовым оборудованием. Доступ к нему обеспечивается боковыми дверцами корпуса. ПКУ устанавливаются на опоры линий электропередач 6-10 кВ, а при монтаже ПКУ 35 кВ могут использоваться порталы на опорных конструкциях из металла или бетона.

Функции ПКУ:

• Учет и измерение активной и реактивной электроэнергии в обоих направлениях.
• Передача измеренных параметров на диспетчерский пункт АСКУЭ.
• Предотвращение хищения электроэнергии.

Реклоузеры и пункты секционирования

Реклоузер или пункт секционирования сетевой ПСС — это комплектное устройство наружной установки, размещаемое на опорах воздушных ЛЭП для дистанционной коммутации. Реклоузер позволяет дистанционно управлять и изменять конфигурацию электрической сети, как вручную, так и автоматически.

Основные функции реклоузера:

• Автоматическое повторное включение (АПВ).
• Токовая отсечка (ТО).
• Максимальная токовая защита (МТЗ).

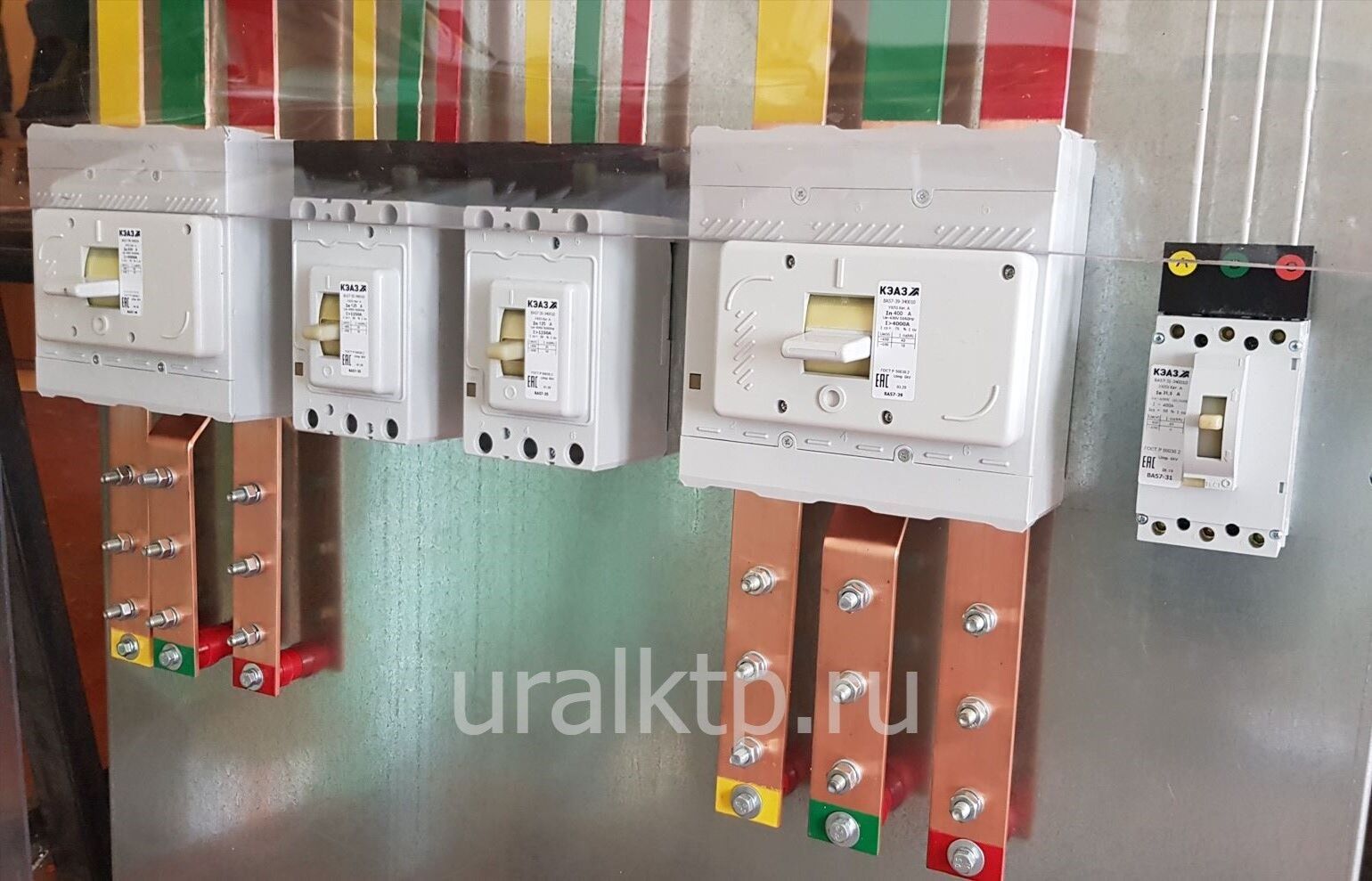

Камеры КСО

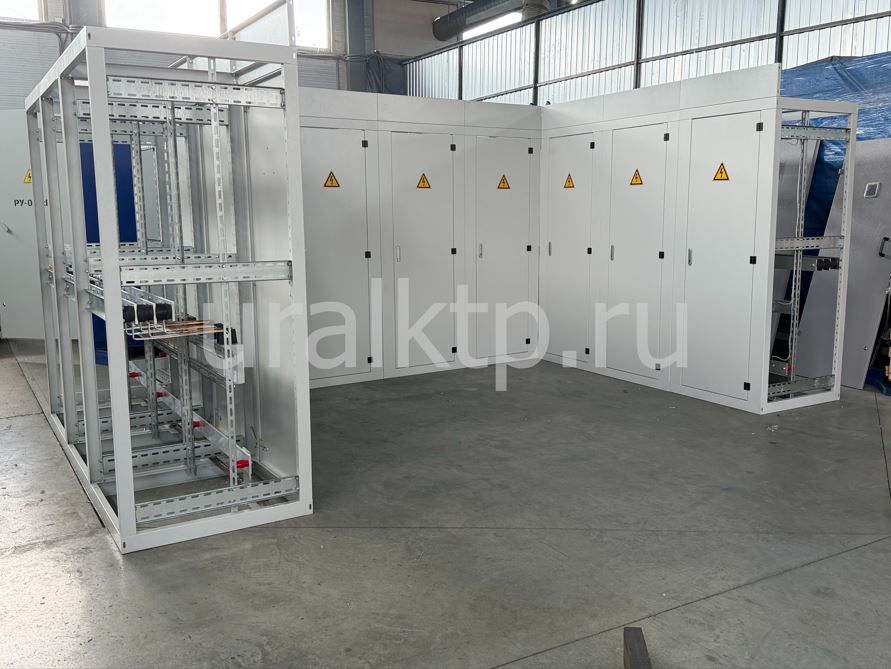

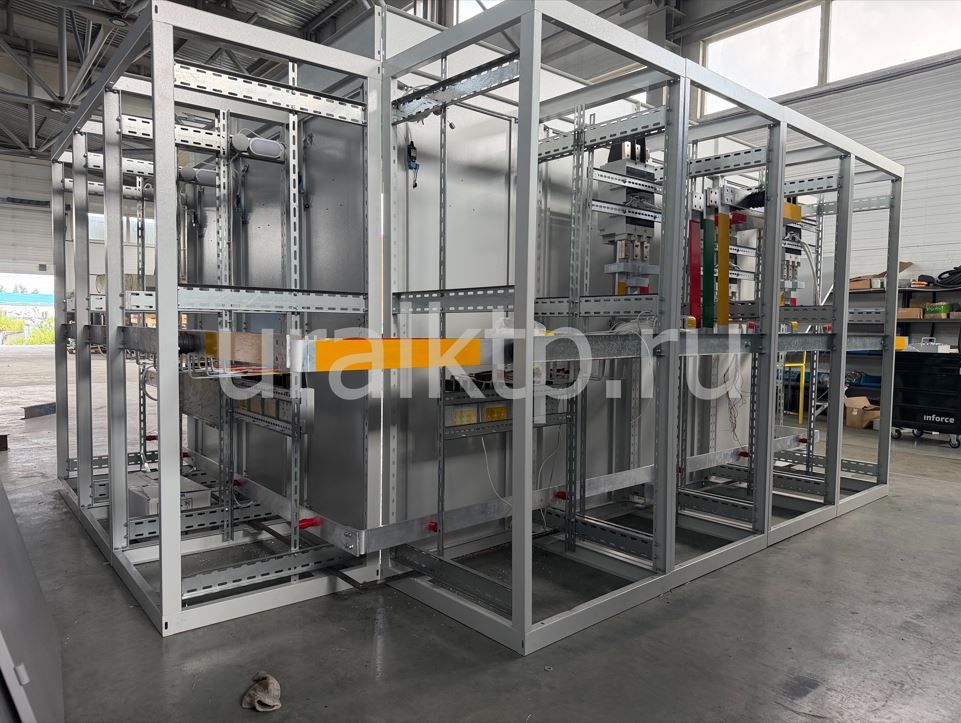

Камеры КСО, или камеры сборные одностороннего обслуживания, используются для распределительных систем закрытого типа. Их компактные размеры позволяют устанавливать камеры вплотную к стенам или прислонять друг к другу, что существенно экономит пространство.

Ячейка ЯКНО

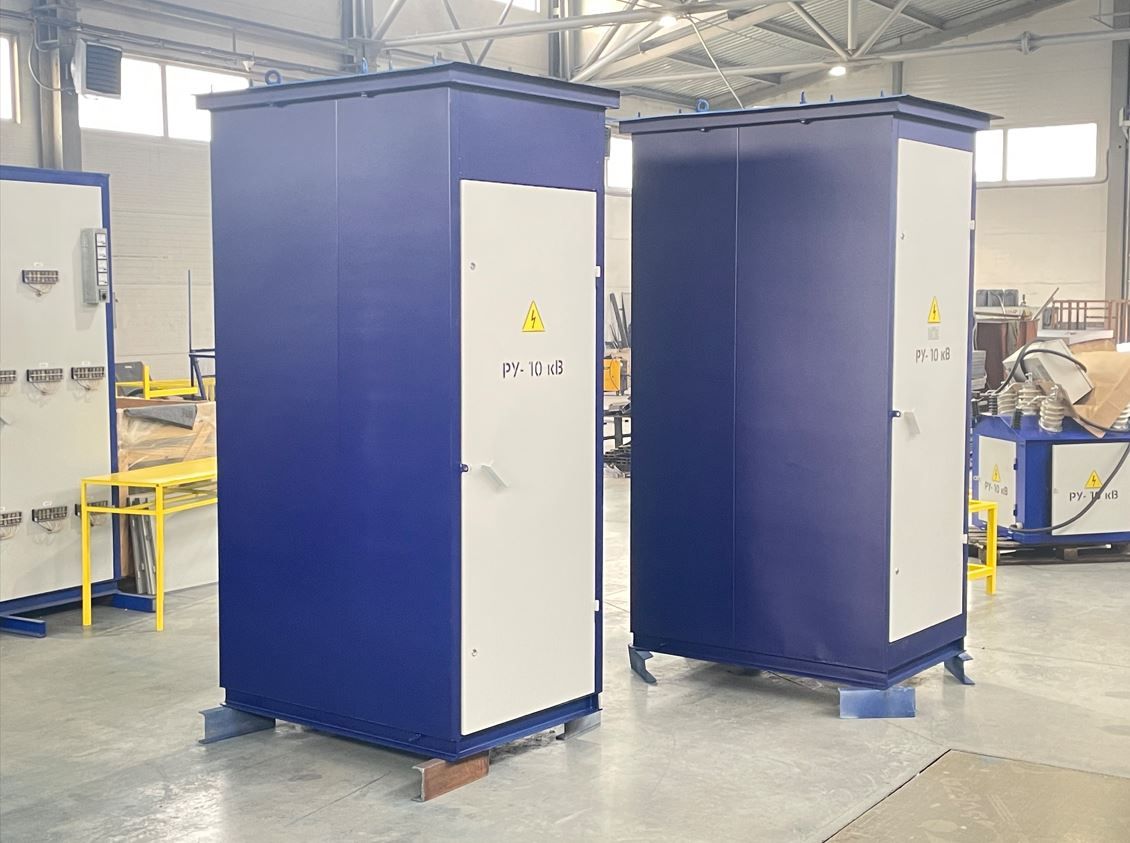

Ячейка ЯКНО — ячейка комплектная наружной установки отдельно стоящая — предназначена для приема и распределения электрической энергии переменного трехфазного тока напряжением 6-10 кВ с промышленной частотой 50 Гц. Она также служит для подключения, защиты и питания электрооборудования карьерных электропотребителей, таких как высоковольтные двигатели бурильных установок, электроэкскаваторы, силовые трансформаторы, драги, земснаряды, буровые, компрессорные и конденсаторные установки. Кроме того, ЯКНО используется для секционирования карьерных и вне карьерных ЛЭП и решения ряда других задач.
